Descrizione
Applicazioni
La nuova Koine 3.1 è progettata per essere versatile e semplice da utilizzare anche dall’operatore meno esperto grazie al collaudato sistema Easy Start e al display interattivo. L’intonacatrice Koine 3.1 è dotata di protezioni di sicurezza che arrestano immediatamente i motori elettrici in caso di rimozione della griglia tramoggia o di apertura della camera di miscelazione.
Materiali premiscelati asciutti (modalità Dry)
- Malte per incollaggio e rasatura di pannelli termoisolanti
- Malte per il rinforzo strutturale armato base cemento/calce
- Malte risananti/deumidificanti per pareti in muratura
- Leganti/malte per iniezioni di consolidamento
- Intonaci base calce/cemento/gesso
- Rasanti base calce/cemento/gesso
- Intonaci isolanti base polistirene o sughero
- Sottofondi autolivellanti base cemento/anidride
- Malte per la protezione delle strutture dal calore
Materiali umidi (modalità Wet)
- Rivestimenti di finitura, rasanti minerali ai silicati o quarzite
- Impermeabilizzanti, anche fibrorinforzati
- Rasanti per finiture elastomeriche/idrofugate
- Malte cementizie per il rinforzo strutturale armato
- Leganti/malte per iniezioni di consolidamento
- Malte per stilature/stuccature
Koine 3.1 si trasforma in una pompa per prodotti rasanti pronti all’uso in pasta, malte per iniezione e malte per la stuccatura, semplicemente girando un interruttore nel pannello di comando e regolando la portata di materiale a proprio piacimento.
Dati tecnici
Koine 3.1
- Alimentazione 230V/50Hz
- Potenza Massima installata 3,4 kW
- Potenza motore miscelatore 2,2 kW
- Compressore elettrico 0,75kW | 250 l/min
- Portata materiale DRY MODE 7-17 l/min
- Portata materiale WET MODE 2,3-17 l/min
- Distanza pompaggio servita 25 m
- Altezza servita 15 m
- Volume tramoggia 75 l
- Altezza carico 1000 mm
- Livello pressione sonora <76 dB(A)
- Dimensioni largh./lungh./h 660x1060x1500 mm
- Peso macchina completa 159 Kg
Funzionamento
Modalità DRY
Il prodotto secco contenuto nei sacchi viene versato nella tramoggia, dove un albero agitatore accompagna il materiale verso la camera di miscelazione. L’acqua necessaria ad ottenere l’impasto viene iniettata nella camera di miscelazione da una pompa in acciaio inox. Il flusso dell’acqua è mantenuto costante da un particolare sistema di stabilizzazione e controllato da una valvola che avvia o interrompe il flusso all’occorrenza.
La quantità d’acqua nell’impasto è visualizzabile nel misuratore di flusso e può essere regolata a seconda delle esigenze tramite una valvola micrometrica. Il materiale viene miscelato con l’acqua ed immediatamente aspirato dalla pompa a vite eccentrica, per poi essere spinto nella tubazione fino a raggiungere l’estremità opposta. Le 6 velocità di pompaggio regolabili consentono di aumentare o diminuire la potenza assorbita dalla pompa adattandola alla potenza elettrica disponibile nell’abitazione.
Modalità WET
Il prodotto umido in vaso può essere versato direttamente nella tramoggia della Koine 3.1. Se è un prodotto secco contenuto nei sacchi, da mescolare con acqua, occorre prima mescolarlo con un miscelatore in un recipiente e poi versarlo nella tramoggia per essere pompato. L’impasto contenuto nella tramoggia viene aspirato dal sistema di pompaggio rotore-statore e spinto nella tubazione fino a raggiungere l’estremità opposta della tubazione. La velocità variabile in modo graduale consente di adattare la portata di materiale alle esigenze applicative. Alla tubazione possono essere collegati differenti accessori per la spruzzatura dei prodotti o dispositivi per effettuare le iniezioni a pressione controllata. La macchina può essere anche utilizzata semplicemente a tubo aperto per il getto di prodotti autolivellanti o da riempimento.
• Ruote di grandi dimensioni 300 mm
• Impianto idraulico ad elevata
efficienza, con elettropompa
Calpeda autoadescante di generose
dimensioni, capace di 4,5 bar di
pressione, con calotta in acciaio inox.
Pannello di comando con inverter e display interattivo. Di facile utilizzo anche per l’operatore meno esperto.
Una serie di avvisi diagnostici visivi ed acustici rende ogni operazione più semplice da eseguire:
H2O, BLOCC, STOP, ERR08, ecc…
Equipaggiamento di serie
- Statore e Rotore D5-2.5 Monoflex (viola)
- Connessione diretta per tubo porta materiale DN35 F.
- Manometro mandata materiale
- Quadro di comando con inverter IMER A1

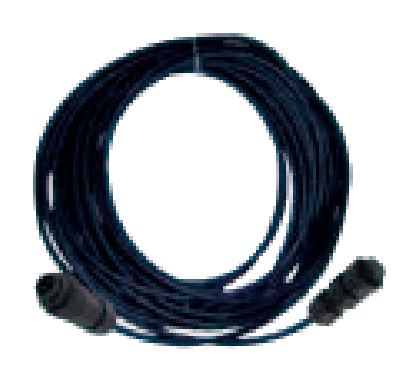

- Predisposizione comando a distanza
- 6 velocità selezionabili in Modalità Dry
- Regolazione velocità di pompaggio progressiva in Modalità Wet
- Display interattivo con codici alfanumerici
- Compressore a membrane IM250 a bordo macchina (Koine 3.1)
- Compressore a pistoni Fini VKM 402 a bordo macchina (Koine3.1 Coat)
- Elettropompa autoadescante in acciaio inox Calpeda NGX2
- Impianto acqua con flussimetro e drenaggio antigelo
- Sistema di avviamento Easy start
- 20 m cavo elettrico con spina 16 A
- 20 m tubo acqua Ø 19 mm
- 16 m tubo aria Ø 13 mm
- 15 m tubo materiale Ø 25 mm
- Lancia per premiscelati DN 25 con deflettori (Koine 3.1)

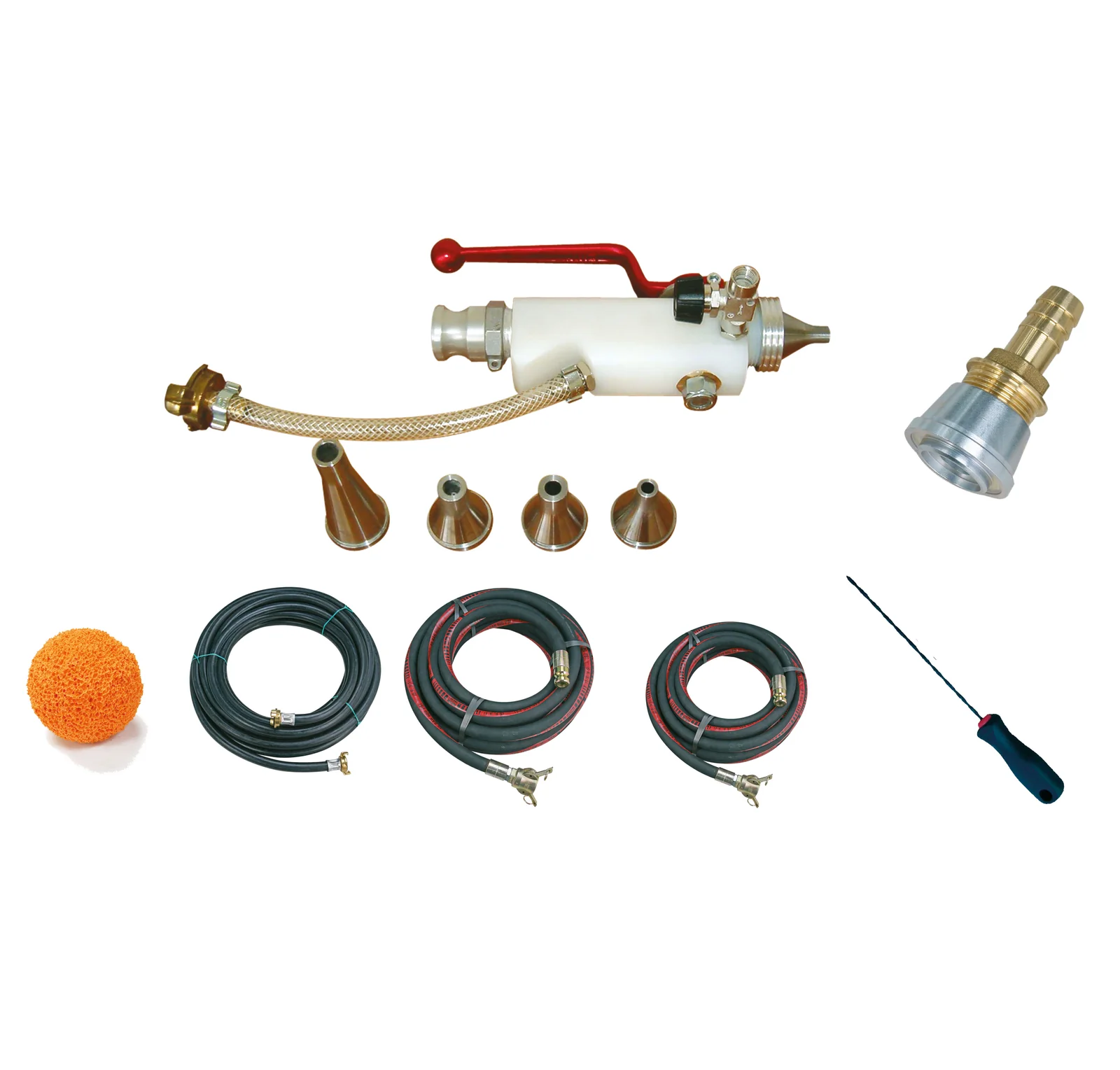

Allestimenti
A. Accessori per termointonaco, sottofondo alleggerito e malte per la protezione dal fuoco
B. Accessori per termointonaco, sottofondo alleggerito e malte per la protezione dal fuoco. Senza turbina
C. Accessori per autolivellanti
D. Allestimento consigliato per malte per stilature/stuccature
E. Accessori per l’applicazione di:
• Collanti per rivestimenti termoisolanti
• Rasanti per intonaco
• Rasanti per finitura decorativa con silicati o minerali
• Impermeabilizzanti
• Pitture senza solventi
• Fughe profonde su rocce
• Stilature su pietre faccia a vista
F. Accessori per iniezioni di consolidamento a pressione controllata
Alcuni campi di applicazione per KOINE 3.1
RIVESTIMENTI TERMOISOLANTI
RINFORZI STRUTTURALI A SPESSORE O A BASSO SPESSORE
SOTTOFONDI PER PAVIMENTI TERMORISCALDATI
INIEZIONI DI CONSOLIDAMENTO
